流量检测与控制实验系统
〖用途〗
为满足流体力学实验“传统量测技术要掌握，现代量测技术要了解”的教学基本要求而研发。适合于专业性水力学、流体力学实验教学，全校性新生研讨课的创新启发教学，社会性科普教学。主要用于：
1．掌握电磁流量计、涡沦流量计、压差式流量计及计算机控制系统的技术性能与使用方法，以及用于现代流量检测与控制的教学实验。
2．水位自动测量及液位对水泵自动控制教学实验。
兼用于对流量、水泵控制的教学培训与操作工的上岗培训。
〖性能〗

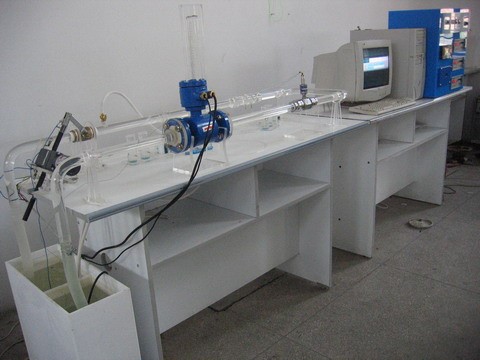

1．由电磁流量计、涡沦流量计、文丘里流量计和孔板流量计组成的串联管路、水位测量系统、手动自动切换控制仪、计算机测控系统和自循环供水系统组成，属技术密集型的台式实验装置。
2．可通过对不同流量下各种流量计的同步检测，并经计算机同屏显示比较，了解各流量计的性能。
3．能以人机对话方式，由计算机控制过流量大小，并可显示控制过程曲线，以供流量控制理论的实验教学。
4．配有计算机和数据采集、标定及流量自动控制的软硬件、具备结果显示、打印功能。还具有流量累计、泵的自动开关控制等功能。
5．对孔板、文丘里等流量计，均配以小型高精度特制传感器与相应软件，实现了对传统流量计向现代量测功能的转化。
6．配有水位测量装置和由水位控制水泵启闭的软硬件系统，配有流量检测与自动控制实验教学软件。
7．泵、电动阀门的电源由市电220V供给，因而本装置的计算机自动检测与控制系统可直接用于工业上的大型设备。
〖技术参数〗
1．电源220V、50HZ、功率1000W。
2．PCI 总线16路单端模拟量输入12位 A/D转换器。
3．系统管径Φ25mm，流量范围0~3m3/h；泵扬程13m。
4．智能化文丘里与孔板流量仪：测量范围80~800ml/s，1.5级精度（ε<2%）。
5．水位测量系统，精度1%，灵敏度为1cm水柱。
6．台式计算机1台，液晶显示屏，通用多媒体配置。
（该仪器为浙江大学毛根海教授研发的系列仪器成果之一，与毛根海教授主编高教社出版的教材配套。）
